小行星2020 GM1的相关参数

观测发现


编号/名称2020 GM1
临时编号2020 GM1
中文名--
发现地(编号)--
发现者/设备--
发现日期--
发现时间--
最近观测日期2020-04-12
总观测数(光学)85
观测冲数1
观测时长9 days
上次过近日点2026-04-17
下次过近日点2027-10-07

物理特性


绝对星等23.7
反照率--
平均直径 (km)0.05408
光谱型 (SMASS II)--
光谱型 (Tholen)--
自转周期 (hr)--
质量 (kg)1.656E+8
GM (km3/s2)1.105E-11
GM/GMSun8.330E-23
GM/GMEarth2.773E-17
GM/GMMoon2.255E-15
GM/GMCeres1.765E-13
GM/GMEros2.477E-8
g (m/s2)1.512E-5
g/gEarth1.542E-6
第一宇宙速度 (m/s)0.02022
第二宇宙速度 (m/s)0.02859
环绕轨道周期 (hr)2.334
Hill球半径 (km)5.859
影响球半径 (km)0.2850
TJup4.689

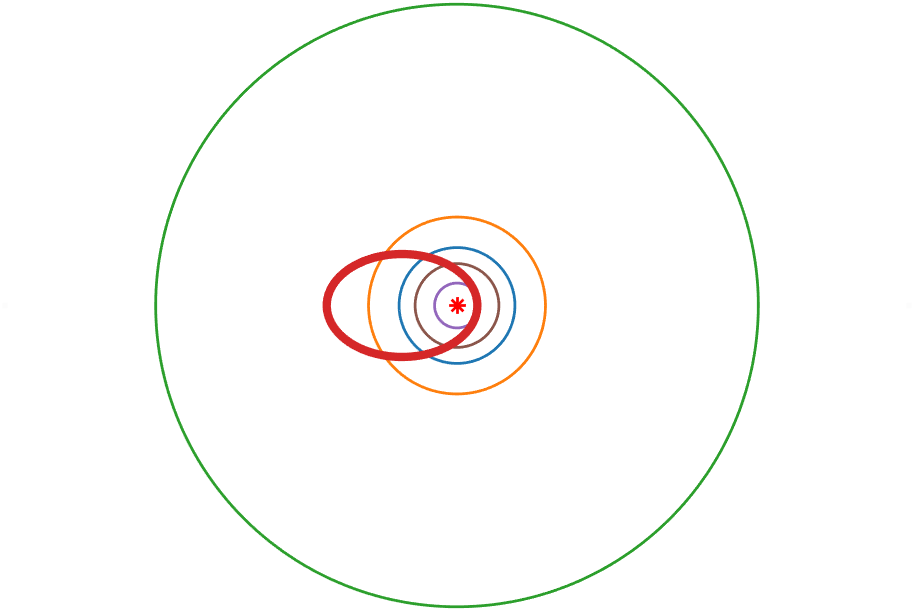

轨道参数


轨道类型阿波罗型近地小行星
轨道不确定度 (U)6
近日距 (au)0.3464718
远日距 (au)2.240185
近日点速度 (km/s)66.596
远日点速度 (km/s)10.300
平均轨道速度26.190 km/s
平均轨道角速度0.67010 deg/day
升/降交点距 (au)0.1501, -0.5933
轨道周期 (P, yr)1.471
穿越大行星轨道水星,金星,地球,火星
轨道历元 (TDB)2026-06-09 (MJD = 61200, JD = 2461200.5)
开普勒根数 (au, deg)1.2933283, 0.7321084, 11.71139,
194.44738, 130.78635, 34.99856
点击复制 »
位置/速度 (au, au/day) -0.0221906906, 1.0372399630, -0.2093653455,
-0.012846811653, 0.012462318150, -0.003166132624
点击复制 »
位置/速度 (km, km/s) -3319680.067, 155168889.876, -31320609.888,
-22.2436998675, 21.5779659628, -5.4820219775
点击复制 »
MOID (au)轨道周期比 (P'/P)
水星 0.054560.1637 ≈ 1:6
金星 0.041550.4183 ≈ 3:7
地球 0.026300.6799 ≈ 2:3
地月质心 0.026290.6799 ≈ 2:3
火星 0.151971.279 ≈ 9:7
木星 3.170548.080 ≈ 8:1
土星 6.9853520.14
天王星16.1892957.64
海王星27.87204113.3
冥王星28.51086168.6

今日观测


视星等:28.38,   相位角: 21.6°,   星-地-月夹角:116.4°
几个不同测站的高度角如下(时间为北京时间,单位为°):
盱眙冷湖丽江兴隆姚安阿里南山鹿林
2026-10-16 18:00-39.1-18.7-27.3-33.9-28.7 -9.1-12.4-45.9
2026-10-16 19:00-48.3-29.4-39.7-41.7-41.2-21.5-22.6-56.7
2026-10-16 20:00-54.1-38.7-50.7-46.5-52.2-33.2-31.7-63.6
盱眙冷湖丽江兴隆姚安阿里南山鹿林
2026-10-16 18:00-39.1-18.7-27.3-33.9-28.7 -9.1-12.4-45.9
2026-10-16 19:00-48.3-29.4-39.7-41.7-41.2-21.5-22.6-56.7
2026-10-16 20:00-54.1-38.7-50.7-46.5-52.2-33.2-31.7-63.6
2026-10-16 21:00-54.8-45.8-58.7-47.3-60.2-43.7-39.0-63.2
2026-10-16 22:00-50.0-49.2-61.1-43.8-62.2-51.8-43.5-55.9
2026-10-16 23:00-41.5-48.1-56.7-36.9-57.1-55.5-44.3-44.9
2026-10-17 00:00-30.7-42.7-47.5-27.8-47.4-53.7-41.2-32.3
2026-10-17 01:00-18.9-34.4-36.0-17.3-35.5-46.9-34.9-18.9
2026-10-17 02:00 -6.5-24.2-23.3 -6.2-22.6-37.1-26.4 -5.3
2026-10-17 03:00 6.2-13.1-10.2 5.3 -9.3-25.8-16.6 8.5
2026-10-17 04:00 18.8 -1.5 3.2 16.6 4.2-13.5 -6.0 22.3
2026-10-17 05:00 31.0 10.3 16.6 27.6 17.8 -0.9 4.9 35.8
2026-10-17 06:00 42.5 21.8 29.9 37.6 31.2 11.8 15.7 48.7
展开

轨道预报


未来15天的轨道预报结果,角度单位为°,距离单位为au,时间为北京时间:
视星等相位角月相月亮夹角赤经赤纬地心距日心距
2026-10-17 00:0028.38 21.6 68.2116.4152.48 2.35 2.5720 2.0746
2026-10-18 00:0028.39 21.7 79.0127.8152.79 2.21 2.5648 2.0785
2026-10-19 00:0028.39 21.9 89.9139.1153.10 2.06 2.5574 2.0823
视星等相位角月相月亮夹角赤经赤纬地心距日心距
2026-10-17 00:0028.38 21.6 68.2116.4152.48 2.35 2.5720 2.0746
2026-10-18 00:0028.39 21.7 79.0127.8152.79 2.21 2.5648 2.0785
2026-10-19 00:0028.39 21.9 89.9139.1153.10 2.06 2.5574 2.0823
2026-10-20 00:0028.39 22.0100.9150.4153.40 1.91 2.5499 2.0861
2026-10-21 00:0028.39 22.2112.1161.5153.71 1.77 2.5422 2.0898
2026-10-22 00:0028.40 22.3123.5170.9154.01 1.62 2.5343 2.0935
2026-10-23 00:0028.40 22.5135.3168.9154.31 1.47 2.5263 2.0971
2026-10-24 00:0028.40 22.6147.5157.8154.60 1.33 2.5181 2.1007
2026-10-25 00:0028.40 22.8160.2145.1154.90 1.18 2.5098 2.1043
2026-10-26 00:0028.40 22.9173.2131.7155.19 1.04 2.5013 2.1078
2026-10-27 00:0028.40 23.1186.6117.8155.47 0.89 2.4927 2.1112
2026-10-28 00:0028.40 23.2200.2103.8155.76 0.75 2.4840 2.1146
2026-10-29 00:0028.40 23.4213.9 89.6156.04 0.60 2.4750 2.1180
2026-10-30 00:0028.40 23.5227.6 75.4156.31 0.46 2.4660 2.1213
2026-10-31 00:0028.40 23.6241.2 61.3156.59 0.31 2.4568 2.1245
展开

注1:轨道参数来自MPC, 更新日期为2026/09/20 , 近/远日距, 过近日点时间, 轨道周期等为二体意义下的结果, 更精确的结果请使用其他计算分析工具;
注2:轨道参数的参考系均为J2000.0日心平黄道系,开普勒根数依次为半长径a,偏心率e,倾角I,升交点经度Ω,近日点角距ω和平近点角M;
注3:g为表面重力加速度(假设为球体),Hill球与影响球半径的计算公式分别为a*(M/(3MSun))1/3与a*(M/MSun)2/5;
注4:反照率、自转周期与光谱型数据来自JPL数据库(更新于2025/04/16);
注5:平均直径根据绝对星等与反照率计算得到(假设反照率0.2), 质量数据根据球体形状以及2g/cm3的密度假设计算得到.
注6:其他相关链接
  · https://www.minorplanetcenter.net/db_search/show_object?object_id=2020+GM1
  ·
https://newton.spacedys.com/astdys/index.php?pc=1.1.0&n=2020+GM1
  ·
https://ssd.jpl.nasa.gov/tools/sbdb_lookup.html#/?sstr=2020+GM1
